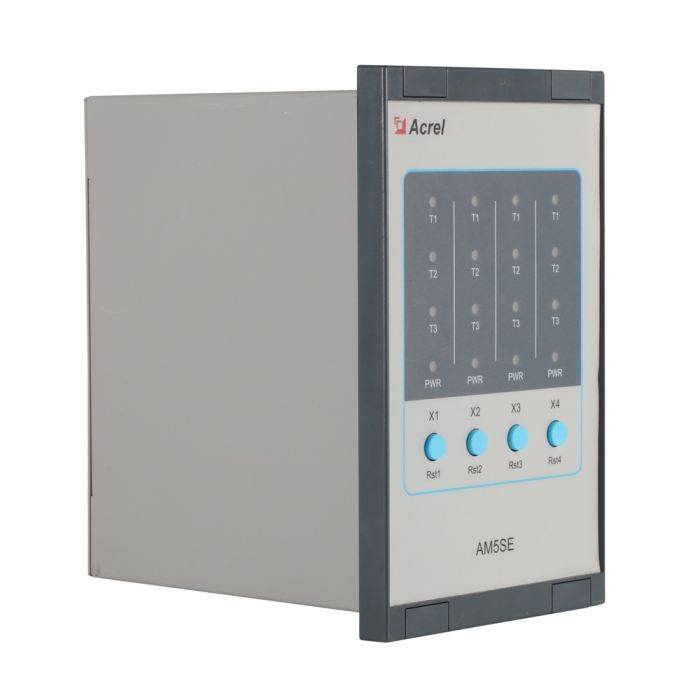

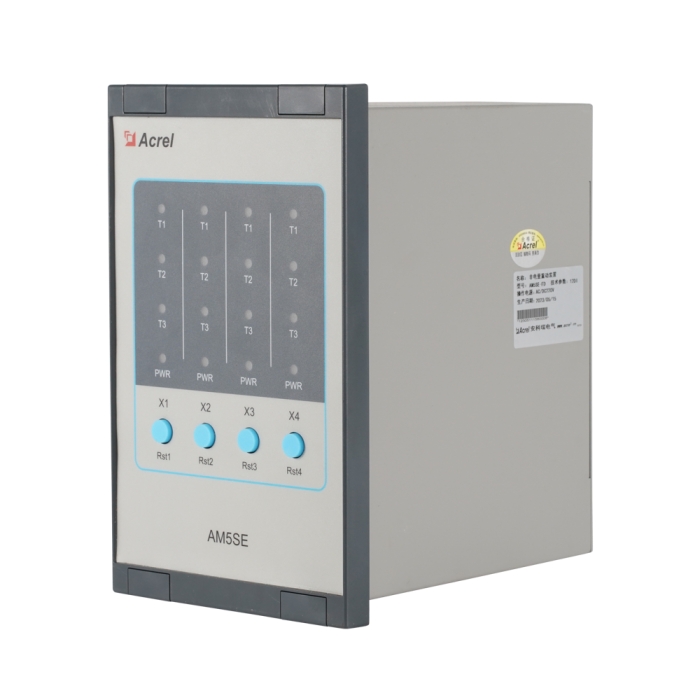

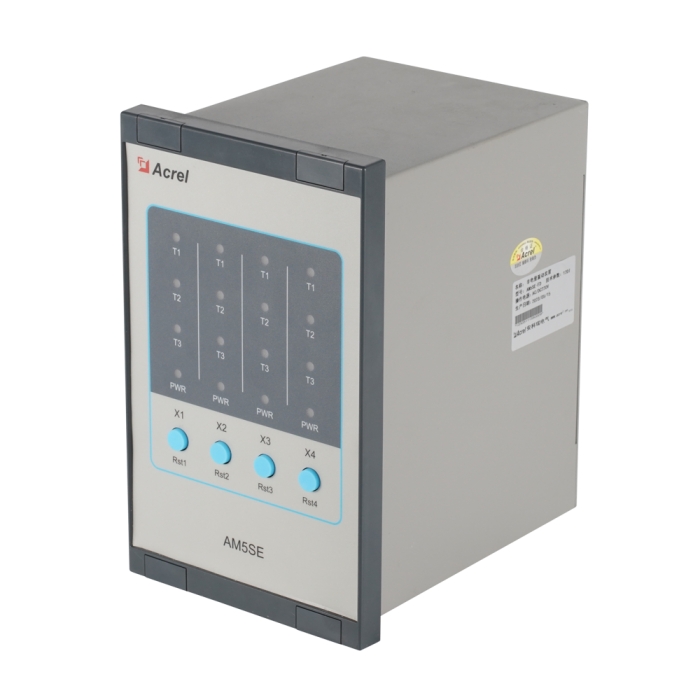

AM5SE系列光伏并网逆功率保护装置（以下简称装置）集保护、控制、测量、通讯和监视功能于一体，资源丰富、配置完善、维护方便、性能稳定，适用于35kV及以下电压等级电力系统的保护和测控，实现进线、主变、配电变、电动机、电容器、母联、PT等保护。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。装置硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活，能与Acrel-2000Z电力监控系统配套使用，为电力系统的安全可靠运行提供保障。
工作电源
额定电压：AC/DC 220V 或 AC/DC 110V
范 围：额定电压×（1±20%）
功 耗：≤15 VA 2.1.2 输入金年会 金字招牌诚信至上激励电压
额 定 值：线电压 AC 100V 或相电压100 / 3 V
测量范围：0.1V～120V
准 确 度：0.5 级
功率损耗：每相功率损耗不大于 0.5VA
过载能力：1.5 倍额定电压，连续工作；2 倍热过载，允许 10s。
注：AM5SE-IS 防孤岛保护装置、AM5SE-FE 频率电压紧急控制装置、AM5SE-FA 故障 解列和 AM5SE-K 公共测控装置额定电压为线电压 AC380V 或相电压 220V 测量范围：0.1V～456V
输入激励电流（保护电流）
额 定 值：AC 5A 或 1A
测量范围：0.04In～20In
准 确 度：0.5&nb金年会 金字招牌诚信至上sp;级
功率损耗：每相功率损耗不大于 0.5VA
过载能力：2 倍额定电流，连续工作； 40 倍额定电流，允许 1s。
输入激励电流（测量电流）
额 定 值：AC 5A 或 1A
测量范围：0.04In～1.2In
准 确 度：0.5 级
功率损耗：每相功率损耗不大于 0.5VA
过载能力：1.5 倍额定电流，连续工作； 4 倍额定电流，允许 1s。
频率 额定频率：50Hz 或 60Hz
频率范围：40～70Hz
准 确 度：±0.1Hz
功率
准 确 度：0.5 级

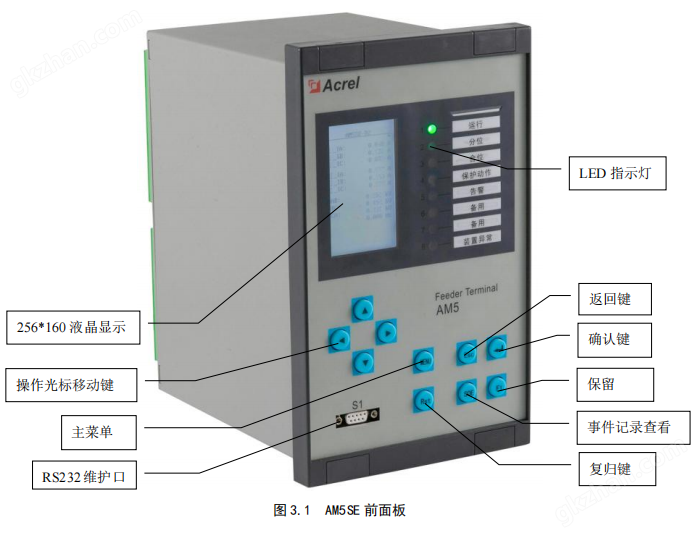

装置的人机交互主要在面板上进行，包括四个部分：液晶显示、LED 灯指示、按键和 RS232（DB9）维护口。 液晶显示屏采金年会 金字招牌诚信至上用 256*160 点阵，可以显示测量电流、电压、功率等电参量实时值，遥信量，事件记录，装置参数，定值参数，时间，装置版本号信息等。 LED 灯用来指示装置的运行状态、保护动作等信息，具体指示内容可根据用户需要进 行任意配置，图 3.1 中为出厂默认配置。

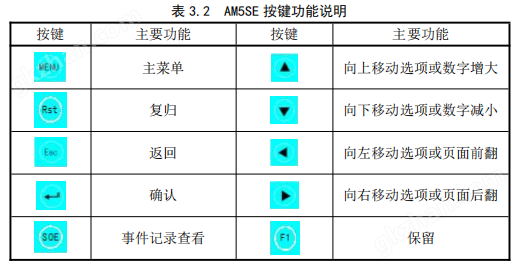

按键说明
按键包括上、下、左、右、确认键、返回键及功能键，实现人机交互功能。

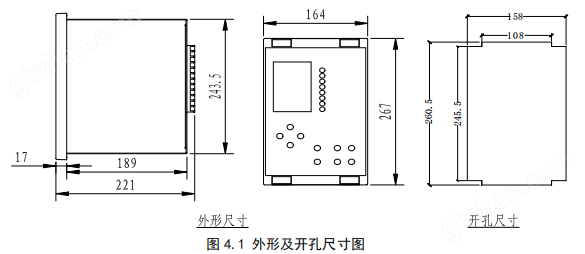

装置外形尺寸及安装方法 4.1 外形及开孔尺寸
注：1、方孔尺寸为 245.5*158； 2、开孔尺寸以毫米（mm）为单位。
光伏并网逆功率保护装置安装方法

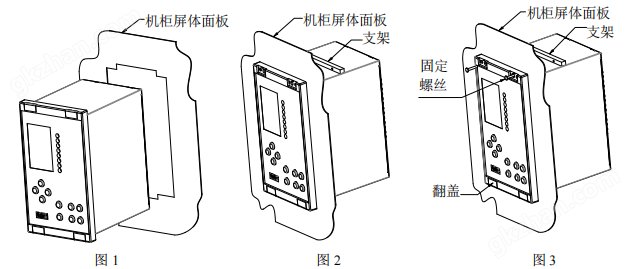

装置采用面板嵌入式安装，首先在屏体面板上按开孔尺寸开孔，如图 1。再将装置按图 2 所示放入开孔中，直到装置面板靠住机柜的面板。将支架放置于机柜面板的内部（上下各 有一个支架），如图 3，旋转 4 个固定螺丝，使装置牢固固定在机柜面板上，最金年会 金字招牌诚信至上后盖上 4 个 翻盖即可。（翻盖上方有小缺口，拆卸时需用一字螺丝刀插入小缺口将翻盖取下。
